Seagate ST9500325AS Data Recovery

We provide professional data recovery services for the Seagate ST9500325AS 500GB hard drive. Whether it has failed due to physical damage, firmware corruption, or logical issues, our expert team at Zero Alpha Data Recovery can help recover your valuable files. We proudly accept mail-in jobs Australia-wide, so you can rely on us no matter where you are located.

seagate ST9500325AS data recovery

ST9500325AS Common Problems

  • Firmware corruption causing the drive not to detect
  • Slow performance or unreadable sectors from bad sectors
  • Clicking or beeping noises indicating mechanical head failure
  • PCB damage caused by overheating or power surges
  • Logical corruption such as deleted files or formatted partitions
  • Head crashes preventing the drive from reading data

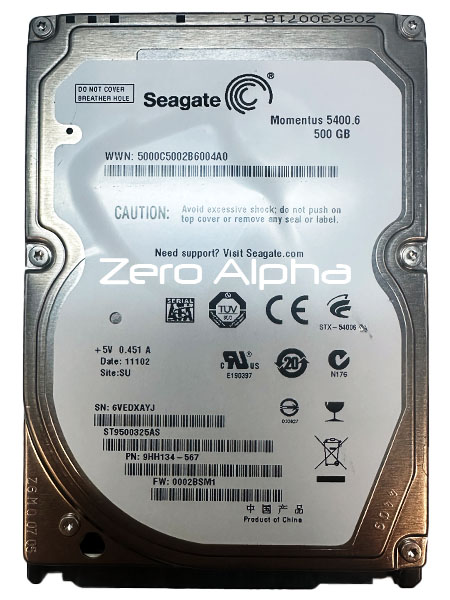

Seagate Momentus 5400.6 500GB Data Recovery Caselog

27AUG25: This hard drive was dropped and makes a buzzing sound. Power on: Buzz, buzz, buzz sounds. PN: 9HH134-036. PCB: 100536286 REV E. The problem was the motor bearing we used our special tool to fix the spindle bearing and recovered all the data.




Seagate ST9500325AS 0mb Data Recovery Case Log

21Dec23: This hard drive does spin up and but detects with 0mb capacity. Its from a laptop. Its sounds fine but no access to any firmware. The solution to this 0mb problem is to fix the translator as mentioned below. Also translator recovery is important.

Model : ST9500325AS
Serial : S2W5TQY2
Firmware : 0011
Capacity : 0 MB ()

Family ID by HDD ID: 3C
Selected  Family ID: 3C
Family ID by HDD ID: 3C
Selected  Family ID: 3C
Selected family......................... : 3C, Wyatt
Model by ID............................. : ST9500325AS

Loading default settings!
Use the options dialog to review and save utility settings.
Then press OK!


Family default settings loading!


Tech Key...

Requesting FW Pkg ver ........ WY05A7.LVM1.DA113D.


Detecting SA Phys Sct Size...
Result.................................. : 512

Detecting UA Phys Sct Size...
Result.................................. : 512

Detecting Max Head number...
Phys. heads............................. : 4

Obtaining Saved Mode Pages File information...
Reading Saved Mode Pages...
Parsing Saved Mode Pages...

LBA alignment........................... : 0

Obtaining Registry File information...
Reading Registry File...
Parsing Registry File...

Media Cache
===========
MC is not supported / NVC caching


Collecting Sys Files information...
  ID        Len
===============
   0          2  Reserved Defect Table (SA defect table)
   1          2  Drive Information File (DIF)
   2         16  Performance Parameter File (PPF)
   3       1870  Primary Defect File (P-List)
   4          9  Servo Adaptive Parameter File (SAP)
   5          4  Manufacturing Information File (MIF)
   6         85  Read Adaptive Parameters File (RAP)
   7          1  Controller Adaptive Parameters File (CAP)
   8       2400
   9          1  SMART Configuration File
   A       2251  SMART Data File
   B       1000
   C      64000  Serial Port Test Results File (Self Scan Log)
   D        160
   E        432  Data Integrity Check (DIC), HEAD 0
   F        223  DIC Dummy File
  13          8  Disc Registry File (settings, security, etc)
  15        100  BGMS File (Directed Offline Scan)
  16          2
  17         40
  19         24  Log File
  1A         33  Log File
  1B          1  Log File
  1C          9
  1D        128  Physical Overlay File 0
  1E        128  Physical Overlay File 1
  1F        640  Physical Overlay File 2
  22         80  Drive Self Test (DST), Head 0
  23         80  Drive Self Test (DST), Head 1
  24         80  Drive Self Test (DST), Head 2
  25         80  Drive Self Test (DST), Head 3
  2A          9  Saved Mode Pages (HDD settings)
  2B        535  R/W Operating Parameters (translator, etc)
  2C        432  Data Integrity Check (DIC), HEAD 1
  2D        432  Data Integrity Check (DIC), HEAD 2
  2E        432  Data Integrity Check (DIC), HEAD 3
  33       4576
  34        640  Packed CONGEN XML definition
  35         26  SMART Data
Collecting Sys File Infos completed

Collecting DT Infos...
ROM:
  ID     MemOffs        Len
===========================
   0     6020100      43520  Read Adaptive Parameters File (RAP)
   1     6020000        256  Controller Adaptive Parameters File (CAP)
   4     4000000       4096  Servo Adaptive Parameter File (SAP)
   5       6C000      81920  Servo Firmware Table
   A     609993C       1024  Seek Profile
  13     60A41E4        768  Dependent Zone Table for User Area
  14     60A44E4         64  Dependent Zone Table for System Area
  15           0     524288  Flash ROM
  1B     60A2FCC       4632  Dependent Zone Group Tables for User Area
  1C     60A2E8C        320  Dependent Zone Group Tables for System Area
  1D     6020120        208  VBAR Configuration File
  1E     6020380       3216  Zone Format Parameters File

RAM:
  ID     MemOffs        Len
===========================
   0     6020100      43520  Read Adaptive Parameters File (RAP)
   1     6020000        256  Controller Adaptive Parameters File (CAP)
   2     60201F0        400  Zone Table
   4     4000000       4096  Servo Adaptive Parameter File (SAP)
   5       6C000      81920  Servo Firmware Table
   6      1D4E40      40996  Servo Flaw Table
   A     609993C       1024  Seek Profile
  13     60A41E4        768  Dependent Zone Table for User Area
  14     60A44E4         64  Dependent Zone Table for System Area
  15           0     524288  Flash ROM
  16     6020100         32  Drive Configuration Table
  17     6022A60       1616  Temperature Control Configuration
  1B     60A2FCC       4632  Dependent Zone Group Tables for User Area
  1C     60A2E8C        320  Dependent Zone Group Tables for System Area
  1D     6020120        208  VBAR Configuration File
  1E     6020380       3216  Zone Format Parameters File
  1F     6144678       1728  RW working user preamp table
  20     6144D38         72  RW working system preamp table

Collecting DT Infos completed


System Files I/O method detection... ATA(indirect)


Reading autotuning buffer...............   Ok
Buff Root FAT searching  in RAM.........   Ok
Searching module table in RAM... .......   Ok
Searching DT table(RAM, WR) in RAM......   Ok
Searching DT table(RAM, RD) in RAM......   Ok
Searching volume 0 file table in RAM....   Ok
Searching volume 1/2 file table in RAM...   Ok
Searching volume 3 file table in RAM....   Ok
Searching volume 4/5 file table in RAM...   Ok
Request for volume 9/A file allocation table in RAM   Error
Searching SMP RAM FID in RAM............   Ok
Searching Non Resident G-List FID in RAM   Ok
Searching CFW OVL FID in RAM............   Ok
Search for DBA Base in RAM..............   Ok
Search for RW Sys File DBA in RAM.......   Ok
Search for MCMT RAM FD in RAM...........   Error

Terminal output

*bc!BB6(b(B#cQ:sZ!CcBCBB.cBcJKB
RW cmd 0002 req = 75 5F 02 00 01 00 00 00 00 00 00 00 88 41 07 00 07 4D 08 00 88 41 07 00
            opts = 00001121

RW Err = C4090082

ASCII Diag mode

F3 T>
ASCII Diag mode

F3 T>
ASCII Diag mode

F3 T>
Wyatt TetonST4 Mule 01 Teton4.2 DDR160M 240M 248SS ZG
Product FamilyId: 3C, MemberId: 01
HDA SN: S2W5TQY2, RPM: 5449, Wedges: F8, Heads: 4, Lbas: 3A386030, PreampType: 5A 14
PCBA SN: 0000N215BKPF, Controller: TETONST_4(63A2)(3-0E-4-2), Channel: AGERE_COPPERHEAD_LITE, PowerAsic: MCKINLEY MOBILE PLUS Rev 15, BufferBytes: 800000
Package Version: WY05A7.LVM1.DA113D., Package P/N: ---------, Package Builder ID: 84,
Package Build Date: 04/18/2011, Package Build Time: 12:22:23, Package CFW Version: WY05.LVM1.00349731.8400,
Package SFW1 Version: 7AEE, Package SFW2 Version: ----, Package SFW3 Version: ----, Package SFW4 Version: ----
Controller FW Rev: 01130001, CustomerRel: 0011, Changelist: 00349731, ProdType: WY05.LVM1, Date: 04/18/2011, Time: 122223, UserId: 00080603
Servo FW Rev: 7DED
RAP FW Implementation Key: 0E, Format Rev: 3D03, Contents Rev: 26 1E 04 05
Features:
- Quadradic Equation AFH enabled
- VBAR with adjustable zone boundaries enabled
- Volume Based Sparing enabled
- IOEDC enabled
- IOECC enabled
- DERP Read Retries enabled
- LTTC-UDR2 compiled off

Solution

Test  : Translator regeneration
Result.................................. : Ok

Reload utility and backup firmware. Translator works about 2/3 of user data. We also recovered the translator for the remaining fork.


HDD family detecting...


Family ID: 3C
Selected family......................... : 3C, Wyatt
Model by ID............................. : ST9500325AS

Loading default settings!
Use the options dialog to review and save utility settings.
Then press OK!


Family default settings loading!


Tech Key...

Requesting FW Pkg ver ........ WY05A7.LVM1.DA113D.


Detecting SA Phys Sct Size...
Result.................................. : 512

Detecting UA Phys Sct Size...
Result.................................. : 512

Detecting Max Head number...
Phys. heads............................. : 4

Obtaining Saved Mode Pages File information...
Reading Saved Mode Pages...
Parsing Saved Mode Pages...

LBA alignment........................... : 0

Obtaining Registry File information...
Reading Registry File...
Parsing Registry File...

Media Cache
===========
MC is not supported / NVC caching


Collecting Sys Files information...
  ID        Len
===============
   0          2  Reserved Defect Table (SA defect table)
   1          2  Drive Information File (DIF)
   2         16  Performance Parameter File (PPF)
   3       1870  Primary Defect File (P-List)
   4          9  Servo Adaptive Parameter File (SAP)
   5          4  Manufacturing Information File (MIF)
   6         85  Read Adaptive Parameters File (RAP)
   7          1  Controller Adaptive Parameters File (CAP)
   8       2400
   9          1  SMART Configuration File
   A       2251  SMART Data File
   B       1000
   C      64000  Serial Port Test Results File (Self Scan Log)
   D        160
   E        432  Data Integrity Check (DIC), HEAD 0
   F        223  DIC Dummy File
  13          8  Disc Registry File (settings, security, etc)
  15        100  BGMS File (Directed Offline Scan)
  16          2
  17         40
  19         24  Log File
  1A         33  Log File
  1B          1  Log File
  1C          9
  1D        128  Physical Overlay File 0
  1E        128  Physical Overlay File 1
  1F        640  Physical Overlay File 2
  22         80  Drive Self Test (DST), Head 0
  23         80  Drive Self Test (DST), Head 1
  24         80  Drive Self Test (DST), Head 2
  25         80  Drive Self Test (DST), Head 3
  2A          9  Saved Mode Pages (HDD settings)
  2B        535  R/W Operating Parameters (translator, etc)
  2C        432  Data Integrity Check (DIC), HEAD 1
  2D        432  Data Integrity Check (DIC), HEAD 2
  2E        432  Data Integrity Check (DIC), HEAD 3
  33       4576
  34        640  Packed CONGEN XML definition
  35         26  SMART Data
Collecting Sys File Infos completed

Collecting DT Infos...
ROM:
  ID     MemOffs        Len
===========================
   0     6020100      43520  Read Adaptive Parameters File (RAP)
   1     6020000        256  Controller Adaptive Parameters File (CAP)
   4     4000000       4096  Servo Adaptive Parameter File (SAP)
   5       6C000      81920  Servo Firmware Table
   A     609993C       1024  Seek Profile
  13     60A41E4        768  Dependent Zone Table for User Area
  14     60A44E4         64  Dependent Zone Table for System Area
  15           0     524288  Flash ROM
  1B     60A2FCC       4632  Dependent Zone Group Tables for User Area
  1C     60A2E8C        320  Dependent Zone Group Tables for System Area
  1D     6020120        208  VBAR Configuration File
  1E     6020380       3216  Zone Format Parameters File

RAM:
  ID     MemOffs        Len
===========================
   0     6020100      43520  Read Adaptive Parameters File (RAP)
   1     6020000        256  Controller Adaptive Parameters File (CAP)
   2     60201F0        400  Zone Table
   4     4000000       4096  Servo Adaptive Parameter File (SAP)
   5       6C000      81920  Servo Firmware Table
   6      1D4E40      40996  Servo Flaw Table
   A     609993C       1024  Seek Profile
  13     60A41E4        768  Dependent Zone Table for User Area
  14     60A44E4         64  Dependent Zone Table for System Area
  15           0     524288  Flash ROM
  16     6020100         32  Drive Configuration Table
  17     6022A60       1616  Temperature Control Configuration
  1B     60A2FCC       4632  Dependent Zone Group Tables for User Area
  1C     60A2E8C        320  Dependent Zone Group Tables for System Area
  1D     6020120        208  VBAR Configuration File
  1E     6020380       3216  Zone Format Parameters File
  1F     6144678       1728  RW working user preamp table
  20     6144D38         72  RW working system preamp table

Collecting DT Infos completed


System Files I/O method detection... ATA(indirect)


Reading autotuning buffer...............   Ok
Buff Root FAT searching  in RAM.........   Ok
Searching module table in RAM... .......   Ok
Searching DT table(RAM, WR) in RAM......   Ok
Searching DT table(RAM, RD) in RAM......   Ok
Searching volume 0 file table in RAM....   Ok
Searching volume 1/2 file table in RAM...   Ok
Searching volume 3 file table in RAM....   Ok
Searching volume 4/5 file table in RAM...   Ok
Request for volume 9/A file allocation table in RAM   Error
Searching SMP RAM FID in RAM............   Ok
Searching Non Resident G-List FID in RAM   Ok
Searching CFW OVL FID in RAM............   Ok
Search for DBA Base in RAM..............   Ok
Search for RW Sys File DBA in RAM.......   Ok
Search for MCMT RAM FD in RAM...........   Error


Test  : Resource master copy creation in DB
Folder: /Wyatt/ST9500325AS 0011 S2W5TQY2




Saving ROM to DB
File  : <root>/Seagate F3 Architecture/Wyatt/ST9500325AS 0011 S2W5TQY2/ROM/ROM_S2W5TQY2_024EE3E9.bin
Result.................................. : Ok

Reading modules to DB
Folder: <root>/Seagate F3 Architecture/Wyatt/ST9500325AS 0011 S2W5TQY2/ModDir

Will be skipped : 000C, 000E, 000F, 0022, 0023, 0024, 0025, 002C, 002D, 002E

Module 0000, Reserved Defect Table (SA defect table).................. : Ok
Module 0001, Drive Information File (DIF)............................. : Ok
Module 0002, Performance Parameter File (PPF)......................... : Ok
Module 0003, Primary Defect File (P-List)............................. : Ok
Module 0004, Servo Adaptive Parameter File (SAP)...................... : Ok
Module 0005, Manufacturing Information File (MIF)..................... : Ok
Module 0006, Read Adaptive Parameters File (RAP)...................... : Ok
Module 0007, Controller Adaptive Parameters File (CAP)................ : Ok
Module 0008........................................................... : Ok
Module 0009, SMART Configuration File................................. : Ok
Module 000A, SMART Data File.......................................... : Ok
Module 000B........................................................... : Ok
Module 000D........................................................... : Ok
Module 0013, Disc Registry File (settings, security, etc)............. : Ok
Module 0015, BGMS File (Directed Offline Scan)........................ : Ok
Module 0016........................................................... : Ok
Module 0017........................................................... : Ok
Module 0019, Log File................................................. : Ok
Module 001A, Log File................................................. : Ok
Module 001B, Log File................................................. : Ok
Module 001C........................................................... : Ok
Module 001D, Physical Overlay File 0.................................. : Ok
Module 001E, Physical Overlay File 1.................................. : Ok
Module 001F, Physical Overlay File 2.................................. : Ok
Module 002A, Saved Mode Pages (HDD settings).......................... : Ok
Module 002B, R/W Operating Parameters (translator, etc)............... : Ok
Module 0033........................................................... : Ok
Module 0034, Packed CONGEN XML definition............................. : Ok
Module 0035, SMART Data............................................... : Ok
Modules reading process completed

Reading HDD ID pages list...
Reading HDD ID pages...
ID Page 00............................................................ : Ok
ID Page 01............................................................ : Ok
ID Page 02............................................................ : Ok
ID Page 03............................................................ : Ok
ID Page 04............................................................ : Ok
ID Page 08............................................................ : Ok
ID Page 09............................................................ : Ok
ID Page 0A............................................................ : Ok
ID Page 0B............................................................ : Ok
ID Page 0C............................................................ : Ok
ID Page 0D............................................................ : Ok
ID Page 0E............................................................ : Ok
ID Page 0F............................................................ : Ok

Reading System Files to DB
Folder: <root>/Seagate F3 Architecture/Wyatt/ST9500325AS 0011 S2W5TQY2/SysFiles
Copies : 0 1

Sys File FC000000(0), Reserved Defect Table (SA defect table)......... : Ok
Sys File FC000000(1), Reserved Defect Table (SA defect table)......... : Ok
Sys File FC001203(0).................................................. : Ok
Sys File FC001203(1).................................................. : Ok
Sys File FC002204(0).................................................. : Ok
Sys File FC002204(1).................................................. : Ok
Sys File FC003205(0).................................................. : Ok
Sys File FC003205(1).................................................. : Ok
Sys File FC004206(0).................................................. : Ok
Sys File FC004206(1).................................................. : Ok
Sys File FC00520B(0).................................................. : Ok
Sys File FC00520B(1).................................................. : Ok
Sys File FC00620C(0).................................................. : Ok
Sys File FC00620C(1).................................................. : Ok
Sys File FC00720D(0).................................................. : Ok
Sys File FC00720D(1).................................................. : Ok
Sys File FC345010(0), Primary Defect File (P-List).................... : Ok
Sys File FC345010(1), Primary Defect File (P-List).................... : Ok
Sys File FC34D01C(0), R/W Operating Parameters (translator, etc)...... : Ok
Sys File FC34D01C(1), R/W Operating Parameters (translator, etc)...... : Ok
Sys File FC34F026(0), Non Resident G-List............................. : Ok
Sys File FC34F026(1), Non Resident G-List............................. : Ok
Sys File FC350027(0).................................................. : Ok
Sys File FC350027(1).................................................. : Ok
Sys File FC353100(0), Physical Overlay File 0......................... : Ok
Sys File FC353100(1), Physical Overlay File 0......................... : Ok
Sys File FC354101(0), Physical Overlay File 1......................... : Ok
Sys File FC354101(1), Physical Overlay File 1......................... : Ok
Sys File FC355102(0), Physical Overlay File 2......................... : Ok
Sys File FC355102(1), Physical Overlay File 2......................... : Ok
Sys File FC356103(0).................................................. : Ok
Sys File FC356103(1).................................................. : Ok
Sys File FC357104(0).................................................. : Ok
Sys File FC357104(1).................................................. : Ok
Sys File FC358105(0).................................................. : Ok
Sys File FC358105(1).................................................. : Ok
Sys File FC359106(0).................................................. : Ok
Sys File FC359106(1).................................................. : Ok
Sys File FC35A107(0).................................................. : Ok
Sys File FC35A107(1).................................................. : Ok
Sys File FC35B108(0).................................................. : Ok
Sys File FC35B108(1).................................................. : Ok
Sys File FC35C109(0).................................................. : Ok
Sys File FC35C109(1).................................................. : Ok
Sys File FC35D10A(0).................................................. : Ok
Sys File FC35D10A(1).................................................. : Ok
Sys File FC35E10B(0).................................................. : Ok
Sys File FC35E10B(1).................................................. : Ok
Sys File FC35F10C(0).................................................. : Ok
Sys File FC35F10C(1).................................................. : Ok
Sys File FC36010D(0).................................................. : Ok
Sys File FC36010D(1).................................................. : Ok
Sys File FC361110(0).................................................. : Ok
Sys File FC361110(1).................................................. : Ok
System Files reading process completed

Reading loader data to DB (LDR)
Scanning LOD files...
Reading ROM...
ATA, DT
Parsing container segment....... Flash ROM image
Segment: CFW
Parsing segment....... CFW
End parsing segment... CFW
Segment: CAP
Parsing segment....... CAP
End parsing segment... CAP
Segment: RAP
Parsing segment....... RAP
End parsing segment... RAP
Segment: SFW
Parsing segment....... SFW
End parsing segment... SFW
Segment: SHELL
Parsing segment....... SHELL
End parsing segment... SHELL
Segment: SAP
Parsing segment....... SAP
End parsing segment... SAP
End parsing container segment... Flash ROM image
reading file FC353100...
   Importing: Overlay ID = 00
reading file FC354101...
   Importing: Overlay ID = 01
reading file FC355102...
reading file FC356103...
   Importing: Overlay ID = 04
reading file FC357104...
   Importing: Overlay ID = 05
reading file FC358105...
reading file FC359106...
LOD.0(DFW.0)...
reading file FC00620C...

Disk FW
=======
Parsing container segment....... Flash ROM image
Empty container!
End parsing container segment... Flash ROM image

   Appending overlays...
LOD.1(DFW.1)...
reading file FC00720D...

Disk FW
=======
Parsing container segment....... Flash ROM image
Empty container!
End parsing container segment... Flash ROM image

   Appending overlays...

Backup of service information completed

Translator recovery

Start scanning...
"Fork" searching: 0 - 976773167
Verify sectors ext error Device error detected "UNC"
"Left fork",  LBA = 00584347681, pattern 0x00
Defects hiding (P)...
Moving defects to Slip-List...
Translator regeneration...
"Fork" searching: 584347681 - 976773167
Verify sectors ext error Device error detected "UNC"
"Left fork",  LBA = 00584347680, pattern 0x00
Defects hiding (P)...
Moving defects to Slip-List...
Translator regeneration...
"Fork" searching: 584347680 - 976773167
Verify sectors ext error Device error detected "UNC"
"Left fork",  LBA = 00584347679, pattern 0x00
Defects hiding (P)...
Moving defects to Slip-List...
Translator regeneration...
"Fork" searching: 584347679 - 976773167
Verify sectors ext error Device error detected "UNC"
"Right fork", LBA = 00584349123, pattern 0x00
Defects hiding (P)...
Moving defects to Slip-List...
Translator regeneration...
"Fork" searching: 584349123 - 976773167
Verify sectors ext error Device error detected "UNC"
"Right fork", LBA = 00584349123, pattern 0x00
Defects hiding (P)...
Moving defects to Slip-List...
Translator regeneration...
"Fork" searching: 584349123 - 976773167
Verify sectors ext error Device error detected "UNC"
"Right fork", LBA = 00584349123, pattern 0x00
Defects hiding (P)...
Moving defects to Slip-List...
Translator regeneration...
"Fork" searching: 584349123 - 976773167
Verify sectors ext error Device error detected "UNC"
"Right fork", LBA = 00584350566, pattern 0x00
Defects hiding (P)...
Moving defects to Slip-List...
Translator regeneration...
"Fork" searching: 584350566 - 976773167
Verify sectors ext error Device error detected "UNC"
"Right fork", LBA = 00584350566, pattern 0x00
Defects hiding (P)...
Moving defects to Slip-List...
Translator regeneration...
"Fork" searching: 584350566 - 976773167
Verify sectors ext error Device error detected "UNC"
"Right fork", LBA = 00584350566, pattern 0x00
Defects hiding (P)...
Moving defects to Slip-List...
Translator regeneration...
"Fork" searching: 584350566 - 976773167
Translator recovery is completed!
